| Monoblocco |  |
||

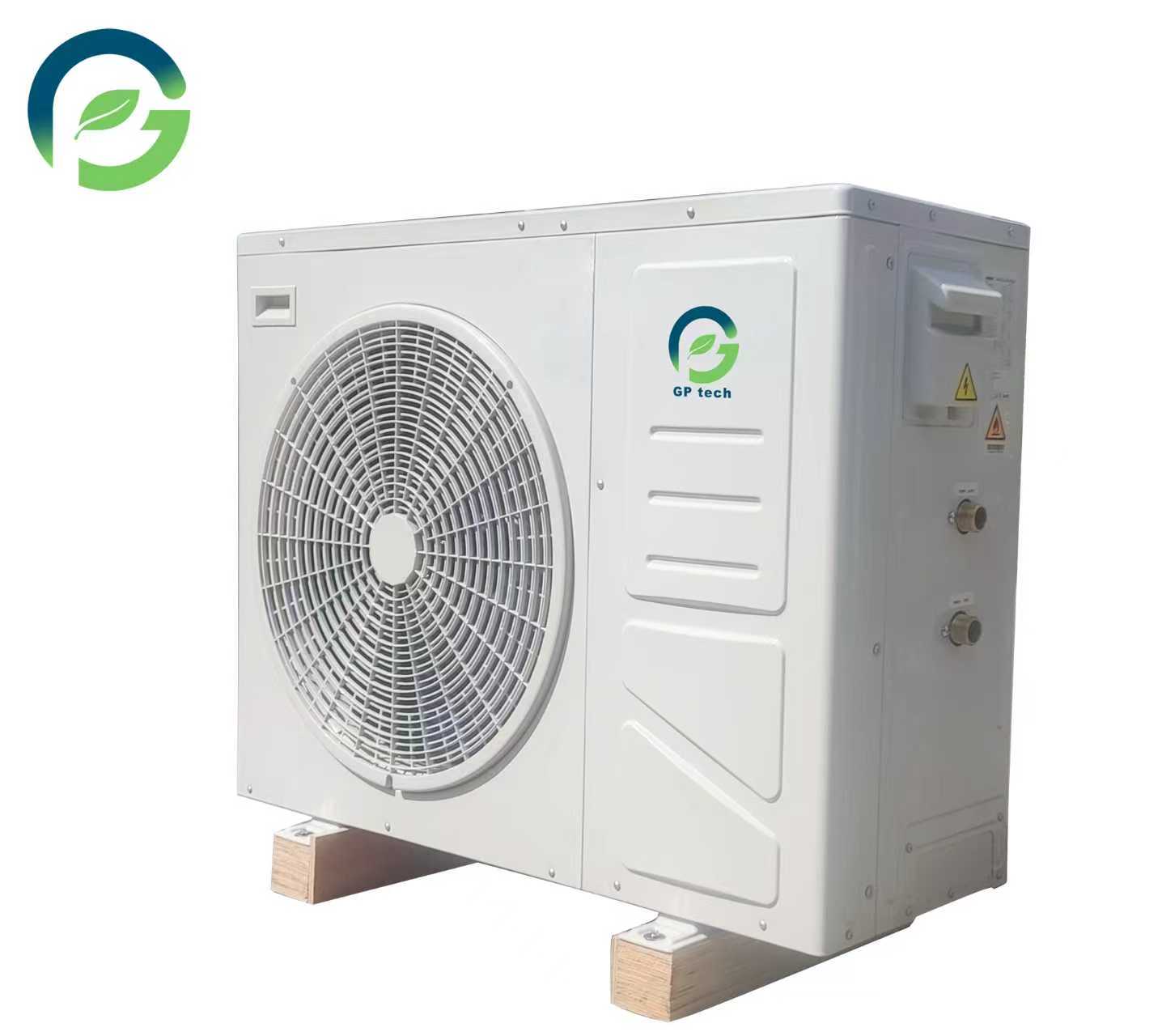

| Allineare | R290 Monoblocco | ||
| 1Ø : 6 / 9 / 12 / 16kW 3Ø : 16kW |
|||
| Applicazione |  |
||
| Etichetta energetica |  |
||
 |
|||
| Intervallo di funzionamento (riscaldamento) | Aria esterna | -25 ~ 45°C | |
| Lasciare l'acqua | 10 ~ 75°C | ||
| Bisogni del cliente | Progettista e Installatore | 1. Non si desidera eseguire il lavoro sulle tubazioni del refrigerante 2. Utilizzare le strutture esistenti per la caldaia convenzionale 3. Risparmiare tempo di installazione e messa in servizio 4. Nessuna unità interna | |
| Utente finale | 1. Basso costo di esercizio 2. Integrazione del controllo tra caldaia e pompa di calore 3. Funzionamento affidabile e lunga durata 4. Controllo remoto tramite smartphone 5. Comandi facili e intuitivi 6. Funzionamento silenzioso | ||
| - Non si desidera installare le tubazioni del refrigerante all'interno | |||
| Approccio | 1. Alta efficienza energetica 2. Soluzione di controllo Wi-Fi 3. Interblocco con caldaia di terze parti 4. Scambiatore di calore ad alta resistenza alla corrosione 5. Funzionamento in modalità a basso rumore con impostazione del programma | ||
| - Tutto in un unico concetto (nessun lavoro sulle tubazioni del refrigerante) |
|||
| Beneficio | 1. Soluzione multipla (riscaldamento, raffreddamento e fornitura di acqua calda sanitaria) 2. Funzionamento ibrido con gli impianti esistenti 3. Risparmio energetico grazie all'utilizzo di fonti rinnovabili 4. Installazione e messa in servizio rapida e semplice 5. Sostegno economico tramite il programma di incentivi energia e apparecchiature ad alta efficienza | ||
| - Semplice sostituzione della caldaia esistente mantenendo l'impianto di riscaldamento esistente - Risparmio di spazio nella stanza meccanica |
|||
| Model： | Master plus 60 | Master plus 90 | Master plus 120 | Master plus 160 | Master 120-TRI | Master 160-TRI | ||
| Heating (A7/6℃,W30/35℃) | Heating Capacity | kW | 3~8.9 | 4.1~12.2 | 5.6~16.7 | 7.3~22 | 5.5~16.5 | 7.2~21.5 |
| Power Input | kW | 0.6~2.4 | 0.7~3.1 | 1.0~4.3 | 1.3~5.7 | 1.0~4.2 | 1.3~5.6 | |
| Current | A | 2.4~10.6 | 3.2~13.5 | 4.4~18.7 | 5.8~25.0 | 1.7~7.0 | 2.2~9.4 | |
| Heating (A7/6℃,W47/55℃) | Heating Capacity | kW | 2.2~6.5 | 3.3~9.9 | 4.3~12.8 | 6~18.1 | 4.8~14.3 | 6~18.1 |
| Power Input | kW | 0.5~2.3 | 0.8~3.5 | 1.0~4.7 | 1.4~6.6 | 1.1~5.3 | 1.4~6.4 | |
| Current | A | 2.1~10.0 | 3.3~15.1 | 4.3~20.3 | 6.0~28.6 | 1.9~8.9 | 2.3~10.8 | |
| Cooling (A35/24℃,W23/18℃) | Cooling Capacity | kW | 2.1~6.3 | 3.0~9.0 | 3.8~11.3 | 5.0~15.1 | 3.8~11.3 | 5.1~15.2 |
| Power Input | kW | 0.4~1.6 | 0.6~2.3 | 0.8~3.0 | 1.1~4.0 | 0.8~2.9 | 1.1~4.0 | |
| Current | A | 1.9~2.7 | 2.7~10.1 | 3.4~12.8 | 4.6~17.2 | 1.3~4.9 | 1.8~6.7 | |
| Cooling (A35/24℃,W12/7℃) | Cooling Capacity | kW | 2.1~6.2 | 2.9~8.6 | 3.5~10.6 | 5~15.1 | 4.2~12.5 | 5~15 |
| Power Input | kW | 0.5~2.2 | 0.7~3.1 | 0.8~3.9 | 1.2~5.6 | 1.0~4.7 | 1.2~5.5 | |
| Current | A | 2.1~9.6 | 2.9~13.3 | 3.6~17.1 | 5.1~24.1 | 1.7~7.8 | 2.0~9.3 | |
| Rated voltage /Frequency | V/Hz | 220~240/50 | 220~240/50 | 220~240/50 | 220~240/50 | 380~415/50 | 380~415/50 | |
| Maximum input power | kW | 2.2 | 3.5 | 4.7 | 6.6 | 4.7 | 6.5 | |
| Maximum input current | A | 12.0 | 15.0 | 20.0 | 28.0 | 8.0 | 11.0 | |
| Brand/Type of Compressor | / | GMCC/Rotary | GMCC/Rotary | GMCC/Rotary | GMCC/Rotary | GMCC/Rotary | GMCC/Rotary | |
| Refrigerant | / | R290 | R290 | R290 | R290 | R290 | R290 | |
| Air flow | m3/h | 3500 | 4000 | 4500 | 8000 | 4500 | 8000 | |
| Brand of Water pump | Grundfos | Grundfos | Grundfos | Grundfos | Grundfos | Grundfos | ||
| Defrost | / | 4 way valve | 4 way valve | 4 way valve | 4 way valve | 4 way valve | 4 way valve | |
| Waterproof grade | / | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | |
| Noise pressure ( at 1m) | dB(A) | 45 | 46 | 47 | 51 | 47 | 51 | |
| Max water outlet temperature | °C | 75 | 75 | 75 | 75 | 75 | 75 | |
| Diameter of water connection | / | DN 25 (G1") | DN 25 (G1") | DN 25 (G1") | DN 25 (G1") | DN 25 (G1") | DN 25 (G1") | |
| Drainage valve | mm | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 | |
| Internal pressure drop at rating water flow | kPa | 30 | 20 | 30 | 20 | 30 | 20 | |
| Min/Max heating water pressure (Safety valve 3Bar) | bar | 0.5/3.0 | 0.5/3.0 | 0.5/3.0 | 0.5/3.0 | 0.5/3.0 | 0.5/3.0 | |
| Fuse (PCB) | A | 15 | 15 | 15 | 15 | 15 | 15 | |
| Min/Max outdoor air (heating mode ) | °C | -25/45 | -25/45 | -25/45 | -25/45 | -25/45 | -25/45 | |
| Min/Max outdoor air (cooling mode ) | °C | 15/45 | 15/45 | 15/45 | 15/45 | 15/45 | 15/45 | |
| Net Weight | kg | 70 | 80 | 90 | 160 | 90 | 160 | |
